[13주차] monthly project3

실전 프로젝트 - CNN을 활용한 풍경(Scene) 이미지 분류

• 한 장의 풍경 이미지가 주어졌을 때, 어떠한 카테고리(category)에 속하는지 맞히는 분류 모델을 만드세요.
• 다음의 세 가지 대표적인 CNN 모델을 실습합니다.
• 성능을 올릴 수 있는 두 가지 심화 기법을 실습합니다.
• 본 프로젝트는 총 7개의 문제로 구성됩니다.
• (참고) 본 실습 코드에서는 빠른 결과 도출을 위해 30~50 epoch 정도만 학습합니다.

Problem 1. 데이터셋 다운로드 및 분석하기

# 깃허브에서 데이터셋 다운로드하기
!git clone https://github.com/ndb796/Scene-Classification-Dataset-Split
# 폴더 안으로 이동
%cd Scene-Classification-Dataset-Split



데이터셋 설명

• 본 PyTorch용 장면(scene) 데이터셋은 17,034개의 다양한 자연 경치(scene) 이미지로 구성되어 있습니다.
• 총 6개의 클래스(class)로 구성됩니다.

클래스 0. 빌딩(buildings)
클래스 1. 숲(forests)
클래스 2. 빙하(glacier)
클래스 3. 산(mountains)
클래스 4. 바다(sea)
클래스 5. 거리(street)

import os

classes = ['buildings', 'forests', 'glacier', 'mountains', 'sea', 'street']
train_path = 'train/'
val_path = 'val/'

print("[ 학습 데이터셋 ]")
for i in range(6):
    print(f'클래스 {i}의 개수: {len(os.listdir(train_path + classes[i]))}')

print("[ 검증 데이터셋 ]")
for i in range(6):
    print(f'클래스 {i}의 개수: {len(os.listdir(val_path + classes[i]))}')

[ 학습 데이터셋 ]
클래스 0의 개수: 2105
클래스 1의 개수: 2205
클래스 2의 개수: 2363
클래스 3의 개수: 2438
클래스 4의 개수: 2224
클래스 5의 개수: 2292
[ 검증 데이터셋 ]
클래스 0의 개수: 523
클래스 1의 개수: 540
클래스 2의 개수: 594
클래스 3의 개수: 599
클래스 4의 개수: 560
클래스 5의 개수: 591

• 정규화(normalization)를 진행합니다.

import torch
from torchvision import datasets, transforms


device = torch.device("cuda:0" if torch.cuda.is_available() else "cpu") # device object

transforms_train = transforms.Compose([
    transforms.RandomResizedCrop((64, 64)),
    transforms.RandomHorizontalFlip(),
    transforms.ToTensor(),
    transforms.Normalize([0.485, 0.456, 0.406], [0.229, 0.224, 0.225]) # 정규화(normalization)
])

transforms_val = transforms.Compose([
    transforms.Resize((64, 64)),
    transforms.ToTensor(),
    transforms.Normalize([0.485, 0.456, 0.406], [0.229, 0.224, 0.225])
])

train_dataset = datasets.ImageFolder(train_path, transforms_train)
val_dataset = datasets.ImageFolder(val_path, transforms_val)

train_dataloader = torch.utils.data.DataLoader(train_dataset, batch_size=32, shuffle=True, num_workers=2)
val_dataloader = torch.utils.data.DataLoader(val_dataset, batch_size=32, shuffle=True, num_workers=2)

print('Training dataset size:', len(train_dataset))
print('Validation dataset size:', len(val_dataset))

class_names = train_dataset.classes
print('Class names:', class_names)

Training dataset size: 13627
Validation dataset size: 3407
Class names: ['buildings', 'forests', 'glacier', 'mountains', 'sea', 'street']

이미지 시각화하기

• PyTorch로 불러온 데이터(torch.Tensor 객체)를 시각화해 봅시다.
• Google Colab에 출력하기 위해서 NumPy 형태로 변형한 뒤에 Matplotlib을 이용합니다.

import torchvision
import numpy as np
import matplotlib.pyplot as plt


# 화면에 출력되는 이미지 크기를 적절하게 조절하기
plt.rcParams['figure.figsize'] = [12, 8]
plt.rcParams['figure.dpi'] = 60
plt.rcParams.update({'font.size': 20})


def imshow(image, title):
    # torch.Tensor => numpy 변환하기
    image = image.numpy().transpose((1, 2, 0))
    # 이미지 정규화(normalization) 해제하기
    mean = np.array([0.485, 0.456, 0.406])
    std = np.array([0.229, 0.224, 0.225])
    image = std * image + mean
    image = np.clip(image, 0, 1)
    # 화면에 이미지 출력하기
    plt.imshow(image)
    plt.title(title)
    plt.show()


# 학습 데이터셋에서 하나의 배치를 불러와 보기
iterator = iter(train_dataloader)

# 현재 배치에 포함된 이미지를 출력하기
inputs, classes = next(iterator)
out = torchvision.utils.make_grid(inputs[:4])
imshow(out, title=[class_names[x] for x in classes[:4]])



Problem 2. Convolution 연산 이해하기

• Convolution 연산의 동작 원리를 이해할 필요가 있습니다.

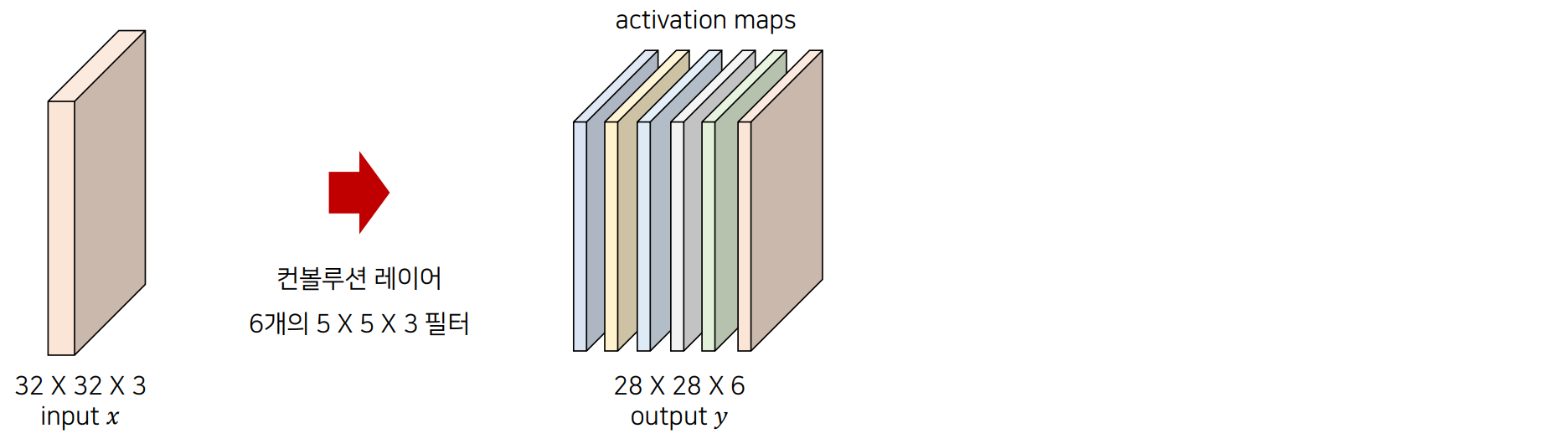

• [그림 예시] 아래 그림에서는 stride가 1이고, padding이 0일 때의 Convolution 연산 예시를 보입니다.

height = [32, 64, 16, 60]
width = [32, 64, 16, 45]
filter_height = [5, 3, 4, 8]
filter_width = [5, 3, 4, 5]
padding = [2, 1, 1, 1]
stride = [2, 1, 2, 3]
for i in range(4):
  output_height = (height[i] + 2 * padding[i] - filter_height[i]) // stride[i] + 1
  output_width = (width[i] + 2 * padding[i] - filter_width[i]) // stride[i] + 1
  print('출력 높이:', output_height, '출력 너비:', output_width)

출력 높이: 16 출력 너비: 16
출력 높이: 64 출력 너비: 64
출력 높이: 8 출력 너비: 8
출력 높이: 19 출력 너비: 15

 Lenet 아키텍처 이해하기

• 기본적인 LeNet 아키텍처를 이해할 수 있습니다.
• 아래의 표와 같은 아키텍처를 PyTorch로 구현한 것을 확인해 봅시다.

import torch.nn as nn
import torch.nn.functional as F


class LeNet(nn.Module):
    def __init__(self):
        super(LeNet, self).__init__()
        # → 차원(dimension): (3 x 64 x 64)
        self.conv1 = nn.Conv2d(in_channels=3, out_channels=20, kernel_size=5, stride=1, padding=0)
        # → 차원(dimension): (20 x 60 x 60)
        self.pool1 = nn.MaxPool2d(kernel_size=2, stride=2)
        # → 차원(dimension): (20 x 30 x 30)
        self.conv2 = nn.Conv2d(in_channels=20, out_channels=50, kernel_size=5, stride=1, padding=0)
        # → 차원(dimension): (50 x 26 x 26)
        self.pool2 = nn.MaxPool2d(kernel_size=2, stride=2)
        # → 차원(dimension): (50 x 13 x 13)
        self.fc1 = nn.Linear(50 * 13 * 13, 500)
        # → 차원(dimension): (500)
        self.fc2 = nn.Linear(500, 6)
        # → 차원(dimension): (6)

    def forward(self, x):
        x = self.pool1(self.conv1(x))
        x = self.pool2(self.conv2(x))
        x = torch.flatten(x, 1) # 배치(batch)를 제외한 모든 차원 flatten하기
        x = F.relu(self.fc1(x))
        x = self.fc2(x)
        return x

학습 및 평가 함수 이해하기

• 별도의 학습(train) 함수와 평가(validate) 함수를 작성합니다.

def train(net, epoch, optimizer, criterion, train_dataloader):
    print('[ Train epoch: %d ]' % epoch)
    net.train() # 모델을 학습 모드로 설정
    train_loss = 0
    correct = 0
    total = 0
    for batch_idx, (inputs, targets) in enumerate(train_dataloader):
        inputs, targets = inputs.to(device), targets.to(device)
        optimizer.zero_grad() # 기울기(gradient) 초기화

        outputs = net(inputs) # 모델 입력하여 결과 계산
        loss = criterion(outputs, targets) # 손실(loss) 값 계산
        loss.backward() # 역전파를 통해 기울기(gradient) 계산

        optimizer.step() # 계산된 기울기를 이용해 모델 가중치 업데이트
        train_loss += loss.item()
        _, predicted = outputs.max(1)

        total += targets.size(0)
        correct += predicted.eq(targets).sum().item()

    print('Train accuarcy:', 100. * correct / total)
    print('Train average loss:', train_loss / total)
    return (100. * correct / total, train_loss / total)


def validate(net, epoch, val_dataloader):
    print('[ Validation epoch: %d ]' % epoch)
    net.eval() # 모델을 평가 모드로 설정
    val_loss = 0
    correct = 0
    total = 0
    for batch_idx, (inputs, targets) in enumerate(val_dataloader):
        inputs, targets = inputs.to(device), targets.to(device)

        outputs = net(inputs) # 모델 입력하여 결과 계산
        val_loss += criterion(outputs, targets).item()
        _, predicted = outputs.max(1)

        total += targets.size(0)
        correct += predicted.eq(targets).sum().item()

    print('Accuarcy:', 100. * correct / total)
    print('Average loss:', val_loss / total)
    return (100. * correct / total, val_loss / total)

LeNet 학습하기

• 앞서 정의한 LeNet 네트워크를 학습합니다.
• 학습률(learning rate)을 수정해 보면서 결과를 확인해 봅시다.

import time
import torch.optim as optim


net = LeNet()
net = net.to(device)

epoch = 30
learning_rate = 0.002
file_name = "LeNet.pt"

criterion = nn.CrossEntropyLoss()
optimizer = optim.SGD(net.parameters(), lr=learning_rate, momentum=0.9, weight_decay=0.0002)

train_result = []
val_result = []

start_time = time.time() # 시작 시간

for i in range(epoch):
    train_acc, train_loss = train(net, i, optimizer, criterion, train_dataloader) # 학습(training)
    val_acc, val_loss = validate(net, i + 1, val_dataloader) # 검증(validation)

    # 학습된 모델 저장하기
    state = {
        'net': net.state_dict()
    }
    if not os.path.isdir('checkpoint'):
        os.mkdir('checkpoint')
    torch.save(state, './checkpoint/' + file_name)
    print(f'Model saved! (time elapsed: {time.time() - start_time})')

    # 현재 epoch에서의 정확도(accuracy)와 손실(loss) 값 저장하기
    train_result.append((train_acc, train_loss))
    val_result.append((val_acc, val_loss))



[ Train epoch: 0 ]
Train accuarcy: 51.662141337051445
Train average loss: 0.03898057534688198
[ Validation epoch: 1 ]
Accuarcy: 64.30877604931024
Average loss: 0.030285041109011746
Model saved! (time elapsed: 21.801658630371094)
.
.
.
[ Train epoch: 29 ]
Train accuarcy: 73.70661187348647
Train average loss: 0.022453172342735438
[ Validation epoch: 30 ]
Accuarcy: 79.89433519225125
Average loss: 0.019708090717924773
Model saved! (time elapsed: 450.22680926322937)

# 정확도(accuracy) 커브 시각화
plt.subplot(211)
plt.plot([i for i in range(epoch)], [i[0] for i in train_result])
plt.plot([i for i in range(epoch)], [i[0] for i in val_result])
plt.title("Accuracy Curve")
plt.xlabel("Epoch")
plt.ylabel("Accuracy")
plt.legend(["train", "val"])

# 손실(loss) 커브 시각화
plt.subplot(212)
plt.plot([i for i in range(epoch)], [i[1] for i in train_result])
plt.plot([i for i in range(epoch)], [i[1] for i in val_result])
plt.title("Loss Curve")
plt.xlabel("Epoch")
plt.ylabel("Loss")
plt.legend(["train", "val"])

plt.tight_layout()
plt.show()

혼동 행렬 시각화하기

# 네트워크에 데이터셋을 입력하여 혼동 행렬(confusion matrix)을 계산하는 함수
def get_confusion_matrix(net, num_classes, data_loader):
    net.eval() # 모델을 평가 모드로 설정
    confusion_matrix = torch.zeros(num_classes, num_classes, dtype=torch.int32)

    for batch_idx, (inputs, targets) in enumerate(data_loader):
        inputs, targets = inputs.to(device), targets.to(device)

        outputs = net(inputs)
        _, predicted = outputs.max(1)

        for t, p in zip(targets.view(-1), predicted.view(-1)):
            confusion_matrix[t.long(), p.long()] += 1

    return confusion_matrix

import pandas as pd
import seaborn as sns


net = LeNet()
net = net.to(device)

file_name = "./checkpoint/LeNet.pt"
checkpoint = torch.load(file_name)
net.load_state_dict(checkpoint['net'])

# 평가 데이터셋을 이용해 혼동 행렬(confusion matrix) 계산하기
confusion_matrix = get_confusion_matrix(net, 6, val_dataloader)
print("[ 각 클래스당 데이터 개수 ]")
print(confusion_matrix.sum(1))

print("[ 혼동 행렬(confusion matrix) 시각화 ]")
res = pd.DataFrame(confusion_matrix.numpy(), index = [i for i in range(6)], columns = [i for i in range(6)])
res.index.name = 'True label'
res.columns.name = 'Predicted label'
plt.figure(figsize = (10, 7))
sns.heatmap(res, annot=True, fmt="d", cmap='Blues')
plt.show()

print("[ 각 클래스에 따른 정확도 ]")
# (각 클래스마다 정답 개수 / 각 클래스마다 데이터의 개수)
print(confusion_matrix.diag() / confusion_matrix.sum(1))

print("[ 전체 평균 정확도 ]")
print(confusion_matrix.diag().sum() / confusion_matrix.sum())



[ 각 클래스당 데이터 개수 ]
tensor([523, 540, 594, 599, 560, 591])
[ 혼동 행렬(confusion matrix) 시각화 ]

Problem 3. CustomLeNet 아키텍처 작성하기

• 다음과 같이 LeNet 아키텍처를 변경하여 CustomLeNet을 만들어 봅시다.

def calDim(height, width, kernelSize, stride, padding):
  output_height = (height + 2 * padding - kernelSize) // stride + 1
  output_width = (width + 2 * padding - kernelSize) // stride + 1
  print('출력 높이:', output_height, '출력 너비:', output_width)

calDim(10, 10, 4, 1, 0)

출력 높이: 7 출력 너비: 7 코드텍스트

class CustomLeNet(nn.Module):
    def __init__(self):
        super(CustomLeNet, self).__init__()
        # 차원: 3 x 64 x 64
        self.conv1 = nn.Conv2d(in_channels=3, out_channels=128, kernel_size=8, stride=1, padding=0)
        # 차원: 128 x 57 x 57
        self.pool1 = nn.MaxPool2d(kernel_size=2,stride=2)
        # 차원: 128 x 28 x 28
        self.conv2 = nn.Conv2d(in_channels=128, out_channels=256, kernel_size=8, stride=1, padding=0)
        # 차원: 256 x 21 x 21
        self.pool2 = nn.MaxPool2d(kernel_size=2,stride=2)
        # 차원: 256 x 10 x 10
        self.conv3 = nn.Conv2d(in_channels=256, out_channels=512, kernel_size=4, stride=1, padding=0)
        # 차원: 512 x 7 x 7
        self.pool3 = nn.MaxPool2d(kernel_size=2,stride=2)
        # 차원: 512 x 3 x 3
        self.fc1 = nn.Linear(512 * 3 * 3, 4096)
        # 차원 : 4096
        self.fc2 = nn.Linear(4096, 6)

    def forward(self, x):
        x = self.pool1(self.conv1(x))
        x = self.pool2(self.conv2(x))
        x = self.pool3(self.conv3(x))
        x = torch.flatten(x, 1)
        x = F.relu(self.fc1(x))
        x = self.fc2(x)
        return x



CustomLeNet 평가하기

• 새롭게 작성한 CustomLeNet과 앞선 LeNet의 성능을 비교합니다.
• 아래 코드를 실행하여 학습 및 성능 평가를 진행할 수 있습니다.

import time
import torch.optim as optim


net = CustomLeNet()
net = net.to(device)

epoch = 30
learning_rate = 0.002
file_name = "CustomLeNet.pt"

criterion = nn.CrossEntropyLoss()
optimizer = optim.SGD(net.parameters(), lr=learning_rate, momentum=0.9, weight_decay=0.0002)

train_result = []
val_result = []

start_time = time.time() # 시작 시간

for i in range(epoch):
    train_acc, train_loss = train(net, i, optimizer, criterion, train_dataloader) # 학습(training)
    val_acc, val_loss = validate(net, i + 1, val_dataloader) # 검증(validation)

    # 학습된 모델 저장하기
    state = {
        'net': net.state_dict()
    }
    if not os.path.isdir('checkpoint'):
        os.mkdir('checkpoint')
    torch.save(state, './checkpoint/' + file_name)
    print(f'Model saved! (time elapsed: {time.time() - start_time})')

    # 현재 epoch에서의 정확도(accuracy)와 손실(loss) 값 저장하기
    train_result.append((train_acc, train_loss))
    val_result.append((val_acc, val_loss))

[ Train epoch: 0 ]
Train accuarcy: 48.8148528656344
Train average loss: 0.040644744044924165
[ Validation epoch: 1 ]
Accuarcy: 58.203698268271204
Average loss: 0.034948588957141355
Model saved! (time elapsed: 24.07935667037964)
[ Train epoch: 1 ]
Train accuarcy: 55.85969032068687
Train average loss: 0.03551698647373323
.
.
.

[ Train epoch: 29 ]
Train accuarcy: 71.08681294488882
Train average loss: 0.024756987041778658
[ Validation epoch: 30 ]
Accuarcy: 76.16671558555915
Average loss: 0.02149807329152664
Model saved! (time elapsed: 729.2691385746002)

# 정확도(accuracy) 커브 시각화
plt.subplot(211)
plt.plot([i for i in range(epoch)], [i[0] for i in train_result])
plt.plot([i for i in range(epoch)], [i[0] for i in val_result])
plt.title("Accuracy Curve")
plt.xlabel("Epoch")
plt.ylabel("Accuracy")
plt.legend(["train", "val"])

# 손실(loss) 커브 시각화
plt.subplot(212)
plt.plot([i for i in range(epoch)], [i[1] for i in train_result])
plt.plot([i for i in range(epoch)], [i[1] for i in val_result])
plt.title("Loss Curve")
plt.xlabel("Epoch")
plt.ylabel("Loss")
plt.legend(["train", "val"])

plt.tight_layout()
plt.show()

import pandas as pd
import seaborn as sns


net = CustomLeNet()
net = net.to(device)

file_name = "./checkpoint/CustomLeNet.pt"
checkpoint = torch.load(file_name)
net.load_state_dict(checkpoint['net'])

# 평가 데이터셋을 이용해 혼동 행렬(confusion matrix) 계산하기
confusion_matrix = get_confusion_matrix(net, 6, val_dataloader)
print("[ 각 클래스당 데이터 개수 ]")
print(confusion_matrix.sum(1))

print("[ 혼동 행렬(confusion matrix) 시각화 ]")
res = pd.DataFrame(confusion_matrix.numpy(), index = [i for i in range(6)], columns = [i for i in range(6)])
res.index.name = 'True label'
res.columns.name = 'Predicted label'
plt.figure(figsize = (10, 7))
sns.heatmap(res, annot=True, fmt="d", cmap='Blues')
plt.show()

print("[ 각 클래스에 따른 정확도 ]")
# (각 클래스마다 정답 개수 / 각 클래스마다 데이터의 개수)
print(confusion_matrix.diag() / confusion_matrix.sum(1))

print("[ 전체 평균 정확도 ]")
print(confusion_matrix.diag().sum() / confusion_matrix.sum())



[ 각 클래스당 데이터 개수 ]
tensor([523, 540, 594, 599, 560, 591])
[ 혼동 행렬(confusion matrix) 시각화 ]

[ 각 클래스에 따른 정확도 ]
tensor([0.5832, 0.9000, 0.7828, 0.7346, 0.6875, 0.8697])
[ 전체 평균 정확도 ]
tensor(0.7617)



프로젝트 결과

* 컨볼루션 연산 계산부터 다양한 실험을 성실히 진행하였음.

  * 각 레이어마다 차원이 변화하는 것을 계산하여 오류 없는지 확인.

* 모델이 변화함에 따라 단계적으로 성능이 증가하는 것을 잘 보임.

* LightResNet110에서 86.79% 달성

* ResNet18 + Mixup을 사용하여 50 epoch에서 최종적으로 90.049% 달성

* 발표 점수: 9.36 / 10 (발표 담당)

* 성능 점수: 9.004 / 10
